1.产品简介

CY-CR120型智能遥测终端是根据水利行业自动化监测标准和新技术应用，结合公司多年积累的RTU和传感器的研发经验，及公司在水利行业多年产品推广和项目实施经验基础上研发的一款满足行业应用规范，且具有创新研究成果的自动化监测终端。其性能指标完全满足大坝雨水情监测、大坝安全监测、灌区信息化和中小河流信息化采集的应用。满足四川省水文规约要求。

产品基于高性能嵌入式处理器开发，满足了远程升级、本地数据存储等应用需求；采用24位高精度ADC作为模拟传感器的数据采集，实现了高精度测量；基于内置的4G通信模组，创新性采用多物理通道、多数据流的数据传输链路，满足了设备管理、自有平台数据传输、客户数据平台传输、政府标准数据协议的直传等应用需求；结合公司多年水文行业经验，内嵌多种FTU（累计流量计算关系）计算方法，优化了测流系统的系统组成，降低了系统成本，提高了系统可靠性。

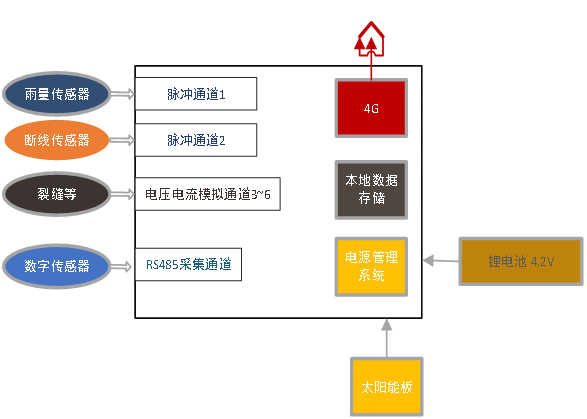

系统组成图

2.RTU采集终端版本参数

3.系统功能指标

3.1系统功能指标

（1）功耗：<0.4W；

（2）供电：干电池供电/太阳能供电/直流电源供电12V；

（3）供电电压测量功能；

（4）4路模拟测量通道：电压测量范围0-5V，精度：0.1mV，分辨率0.01mV；

              电流测量范围0-20mA，精度：1uA，分辨率0.1uA；

（5）2路脉冲或开关量测量通道。脉冲电压范围0-5V，脉冲频率0-2000Hz，无源开关；

（6）一路继电器输出，输出常开点和常闭点；

（7）一路485采集通道，支持MODBUS RTU，支持8个MODBUS传感器；

（8）内部集成4G模块，支持同时发送多个数据流，支持MQTT/SL651/自定义协议；

（9）集成2.8寸彩色显示屏，支持4G信号强度、通道采集数据的实时显示；

（10）满足四川省水文通信规约SCSW008-2011；

（11）支持本地历史数据存储，存储容量大于5年。

3.2采集通道

（1）通道1：雨量传感器

脉冲采集通道，采集雨量传感器；雨量采集通道为5分钟采集一次雨量数据（累积量），判断是否有降雨，有降雨时发送采集降雨，没有降雨时一个小时发送一次0测报数据。

（2）通道2：断线传感器

开关量采集通道，采集泥石流断线传感器或其它开关量信号；当开关状态发生变化时，触发终端采集开关状态，并发送至平台（实时）。没有变化时一个小时发送一次0测报数据。

（3）通道3~6：模拟传感器

模拟传感器是指输出电压0~5V或电流4~20mA，终端出厂时已经确定终端支持的类型，通常支持电流型。

采集时间1分钟~24小时可设置，支持电信号到物理量的直接换算，支持传感器数据校正，详见配置平台操作说明。

（4）通道7：继电器通道

通道该通道可设置继电器开启和关断的时间。

（5）通道8~15：RS485传感器

RS485传感器支持MODBUS协议，采集时间1分钟~24小时可设置，终端采集命令为CSM，设置485地址，功能码，寄存器地址等，详见配置平台操作说明。

3.2 4G通信功能

4G模块支持向多个服务器和端口发送数据。

4G模块支持双路独立通信。一路发送至自有数据平台，一路发送至其他平台。

长时间（10分钟）接受不到服务器应答，重启4G模块。

3.3状态指示

状态指示包含四个指示灯和一个蜂鸣器。

3.4工作模式

工作模式分为正常工作模式、应急工作模式和传感器透传模式；

   工作模式切换可通过采集终端表面按键完成，也可在本地或远程发送配置命令完成切换，具体配置命令详见6.12采集终端工作模式设置（WMS）。

3.5.远程升级

支持配置平台远程升级功能，升级过程中采集终端蜂鸣器按照200ms时间间隔鸣叫。升级文件下发结束，设备重启，蜂鸣器长鸣1s，升级完成。具体升级流程详见参数配置后台软件操作说明。

3.6.板载FLASH存储说明

16M外部Flash+8G外置TF卡，主要用于历史数据存储。

4.安装使用及问题排查

4.1安装前事项

在系统监测方案设计及产品选型时，首先结合用户使用的传感器类型及接口，选择对应的RTU型号与版本（个别可能需定制开发）。

确定用户数据上报形式，如使用RTU自带后台解析/四川水文/MQTT/SL651等，根据上报的平台数据及频率，确定数据卡流量（特别是用户自办卡，优选移动物联卡）。

4.2安装调试

在有条件的情况下，应在实验室提前完成传感器采集、数据对接等工作；

安装现场，先确保各接线正确，特别是电源线、MODBUS总线、模拟传感器等，确保接线无问题再上电；

上电后先观察RTU电源灯，灯亮则电源正常，否则请检查电源（电压和极性）；

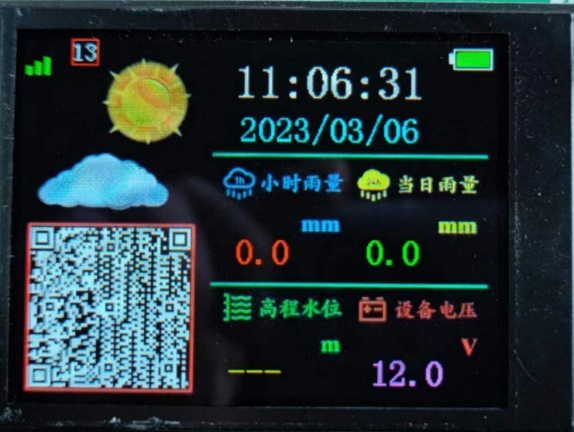

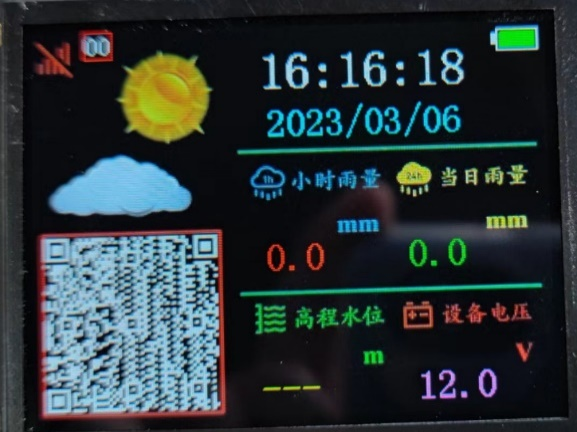

大约1分钟后，可触发RTU屏幕，观察第一页左上角是否有信号强度（数值一般为6~31），如果低于10，说明信号较弱；如果为0，请检查物联网卡（方向、欠费、锁卡）；

若设备数据未发送到平台，首先检查传感器连线，并对应显示屏2页，观察在采集点是否有数据显示，如果显示屏没有数据更新，应检查连线以及MODBUS协议是否兼容，如果本地有但平台没有，则应检查IP和端口的设置。

4.3常见故障与排除

5.维护与保养

5.1电池更换

该设备采用高能量锂电池供电，请在相应时间内对电池的电量进行检查，必要时对电池进行更换。更换电池过程中不会发生数据丢失情况，也不必对设备重新进行设置。

  注意！电池安装方式必须正确，否则会引起对人身伤害或对设备损坏。

  注意！不要将旧电池和新电池一同使用，否则可能造成仪器损坏。

5.2电池保养

存放：设备在不使用的时候一定要存放在干燥通风的环境，避免阳光直射。

维护：设备在使用一定时间后（三个月），对设备进行一次维护。

6.运输与储存

6.1运输中防护

防止重压、磕碰、震动、跌落等防护措施。

6.2运输中注意事项

搬运中禁止抛投，做好防护防止磕碰，遇到雨、雪等天气做好善盖，搬运中注意跌落。

6.3贮存要求

无灰尘、油污、强腐蚀气体等场所。

6.4贮存环境：

贮存温度－40℃～+80℃      贮存湿度0-65%RH

  注意：禁止放置在阳光下暴晒、风沙、雨淋等环境中贮存

7.质量保证和技术服务

12.1质量保证

本公司产品实行一年的质量保证期，在质保期内如是正常使用导致的设备问题，我公司负责无偿解决，如由于其他原因导致设备出现问题，我公司将收取一定的服务费用。

我公司对售出设备无偿进行版本升级，保证用户用到最好的产品。

12.2技术咨询

如遇到无法解决的问题请致电我公司，我们将竭诚为您服务。

13 安装

13.1整机尺寸
