一、产品详情

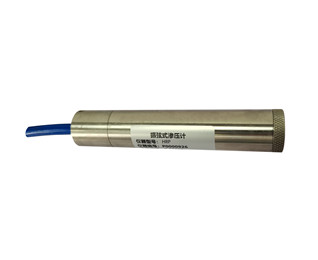

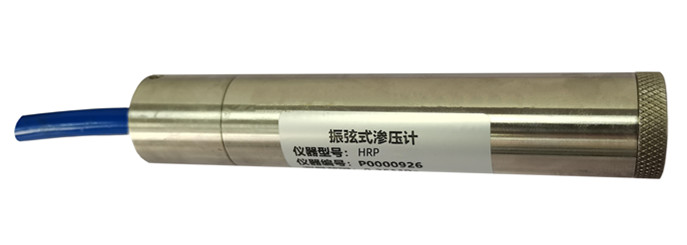

    HRP振弦式渗(扬)压计采用进口钢弦，使用寿命长，主要部件釆用高强度耐腐蚀优质不锈钢材料制成。适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，内置温度传感器可同时监测测点处的温度。

    二、产品用途

    HRP振弦式渗(扬)压计加装配套附件可在测压管道、地基钻孔、堤坝、管道中使用，以测量空隙水压力或液位。渗(扬)压计具有智能参数识别功能。

    三、技术指标

    四、配套设备(选购)

HRPT-4P四芯屏蔽防刮电缆

HRD-102C多功能读数仪、MCU系列自动化釆集模块

合睿达云平台、数据采集系统软件

    五、安装注意事项

    1.渗压计预饱和

    由于混凝土的渗透系数较小，而水压力又是穿过透水板后作用在渗压计的感应膜上，如果透水板与感应膜前的储水腔没有充满水(含有气泡)，将会造成渗压计测值的严重滞后。所以埋设安装前必须将透水板拧下放在水中浸泡半小时，透水板拧回前先将感应膜前的储水腔注满水，透水板拧回时渗压计进水口应朝上，以免腔内水流出。

    2.埋设安装条件

    埋设时应首先确保渗压计进水口的畅通，为防止泥浆堵塞进水口，应在进水口处做一个人工过滤层，过滤层由中砂、细砂分层组成，过滤层的直径应大于10Cm(或包一层水工布)，埋设前将过滤层在水中充分饱和。

    3.渗压计的电缆敷设

    渗压计(已接长电缆)的进水口应朝向水压力方向，在引出电缆的沿线设止水板，防止高压水沿电缆渗透。电缆应按设计走向埋设固定。

    4.压强与水压对比

    1米水柱 = 9.81 KPa = 0.00981 Mpa。

    5.基准值

    渗压计安装定位后应及时测量仪器的基准值，渗压计测量并计算出的水压力量是一个相对基准值的变化量，所以基准值取的准确与否，将直接影响到测值的准确性。

    仪器安装完成后，在无外荷载及混凝土水化热结束的情况下，可进行基准值的测试(测试基准值应在无压和恒温的状态下，如早晨测值比较稳定)。记录渗压计不同日三次以上的测值(频率和温度)，如果多次测值基本相同(误差≤0.5％F.S)，此测值可作为基准值。

    基准值是作为一个归0的读数值，这个数据用于后期数据处理（除非监测相对压力）。渗压计用于监测水位时，应将渗压计在空气中获取的读数作为0读数（基准值），但要注意温度平衡过程。

    6.温度修正

    为消除温度变化对仪器测量精度的影响，在仪器内部设置了一个3KΩ的热敏电阻，通过温度修正，提高测量仪器精度。

    7.大气压力修正

    每次渗压计读数时，应同时读取记录气压；用气压传感器实时测量气压，进行修正。

    如测压管或井、孔等已密封情况下，大气压对渗压计的影响可能很少，建议此类情况下不用大气压修正。

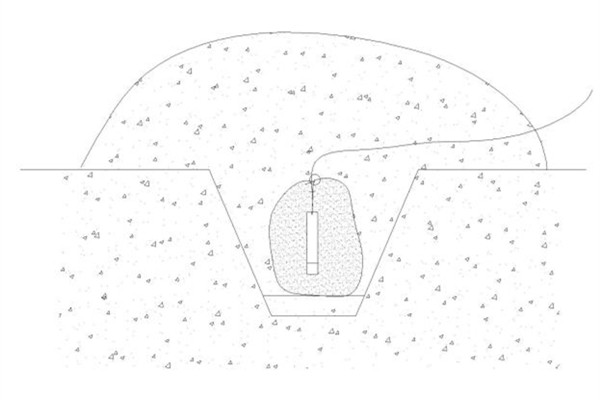

    六、安装图例

    七、产品应用

    四川合睿达关于HRP型振弦式渗压计应用工程案例有：肯尼亚Karimenu供水工程安全监测、云南玉溪元江县安定镍矿1#尾矿库安全监测系统、湖北房县老渡口水电站安全监测、福建省漳州市平和县上峰水库除险加固工程、江西省吉安市石洞水库提供大坝安全监测设备、江西省鹰潭市余江县锦北水库除险加固工程、重庆彭水县吴家湾水库提供大坝安全监测设备、南盘江大桥水电站提供安全监测设备及安装服务、重庆御临河提供大坝安全监测仪器系统及安装服务、合江县锁口水库提供大坝安全监测设备、广西市百色县那马水库提供大坝安全监测仪器设备、重庆市北碚区丰子岩项目、中新天津生态城临海新城水系连通二期工程、四川宜宾市蟠龙湖水库自动化系统、天津市滨海新区四五闸水库安全监测、四川安岳县挂石沟水库安全监测、芒康县扎仓嘎水库大坝安全监测、湖南省吉首市狮子庵水库安全监测、甘孜州丹巴县关州水电站安全监测等。
